Для подъема воды из колодцев применяются вороты различных конструкций, ручные или механические насосы. Но чаще используют так называемые журавли.

Подъем воды из скважины или шахтного колодца осуществляется насосами, которые подразделяются на ручные и механические. Ручные насосы, как правило, бывают двух типов: штанговые и поршневые.

Если высота подъема воды более 7 метров , применяют штанговые насосы. При меньшей высоте подъема воды целесообразнее применять поршневые насосы.

• Штанговый насос (рис. 1) состоит из колонны водоподъемных труб 2, насосного цилиндра 1, закрепленного на конце водоподъемных труб, комплекта штанг 3, на котором шарнирно закреплен поршень 8, и наземного ручного приводного механизма, состоящего из штока 6 и балансира 7.

Насосный цилиндр 1 опускается в скважину на колонне водоподъемных труб 2, которые закрепляют на конце обсадных труб с помощью специального хомута 4.

В воду насосный цилиндр погружается ниже постоянного уровня воды. Это необходимо для того, чтобы нижний всасывающий дисковой или шариковый клапан 10 не мог выступить из-под воды во время откачки. На верхнем конце водоподъемных труб крепится сальник 5.

Опустив насосный цилиндр на требуемую глубину, на штангах 3 опускается поршень 8 с таким расчетом, чтобы он не доходил до нижнего клапана цилиндра на 50 – 60 мм. Верхний конец штанги прикрепляют к штоку 6, проходящему через сальник 5 и связанному шарнирно с балансиром 7.

Поршень 8 имеет в середине проточку, в которой устанавливают клапан 9. На наружной поверхности поршня крепится кожаная или резиновая уплотнительная муфта. При движении поршня вниз закрывается клапан 10 и открывается клапан 9. Вода поступает в пространство над поршнем. Когда поршень движется вверх, он поднимает всю находящуюся над ним воду, а в пространство под поршнем из-за разрежения воздуха будет поступать вода из скважины. В это время поршневой клапан 9 закрыт, а всасывающий клапан 10 открыт. Таким образом происходит перекачивание воды из скважины или колодца.

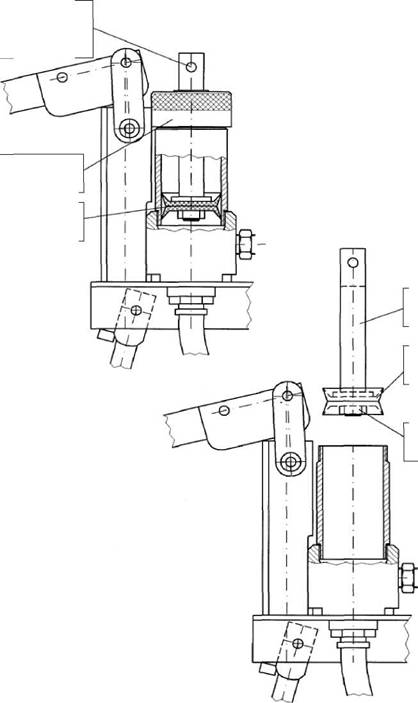

Рис. 1. Штанговый насос
